● 电机规格
伺服电机型号 | 80EMA- | 016A | 024A | 032A | 038A | 电源电压 | V | 220 | 额定输出功率 | W | 500 | 750 | 1000 | 1200 | 额定转矩 | N.m | 1.6 | 2.4 | 3.2 | 3.8 | 最大转矩 | N.m | 4.8 | 7.2 | 9.6 | 11.4 | 额定电流 | Arms | 3.0 | 4.0 | 5.2 | 5 | 最大电流 | Arms | 9.0 | 12.0 | 15.6 | 15 | 额定转速 | r/min | 3000 | 最高转速 | r/min | 4500 | 转动惯量 | ×10-4 kg.㎡ | 1.09(1.29) | 1.24(1.44) | 1.59(1.79) | 1.98(2.18) | 重量-不带制动器 | kg | 2.4 | 2.9 | 3.5 | 4.1 | 重量-带制动器 | kg | 3 | 3.5 | 4.1 | 4.7 | 轴向最大荷重 | N | 98 | 径向最大荷重 | N | 249 | 制动器额定电压 | V | 24 | 制动器额定功率 | W | 11.5 | 制动器保持转矩 | N·m | 4 | 编码器 | 标配 | 省线式编码器2500P/R | 选配 | 绝对值编码器131072P/R,旋转变压器,增量式编码器2500P/R | 绝缘等级 | F | 环境温度 | 0~+40℃(不结冰) | 环境湿度 | 20~80%RH (不结露) | 防护等级 | IP65 (除输出轴伸和电连接器)IP65 |
注:括号内的数值表示带制动器电机的值。

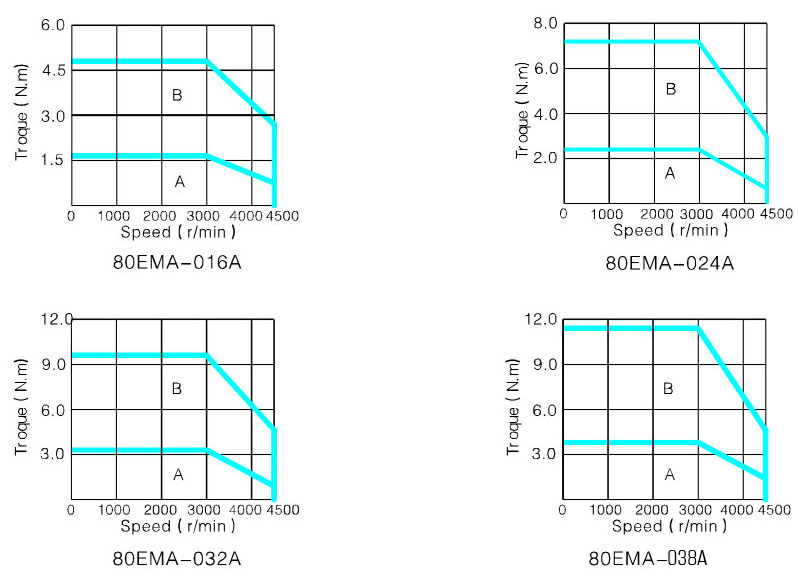

● 转矩特性

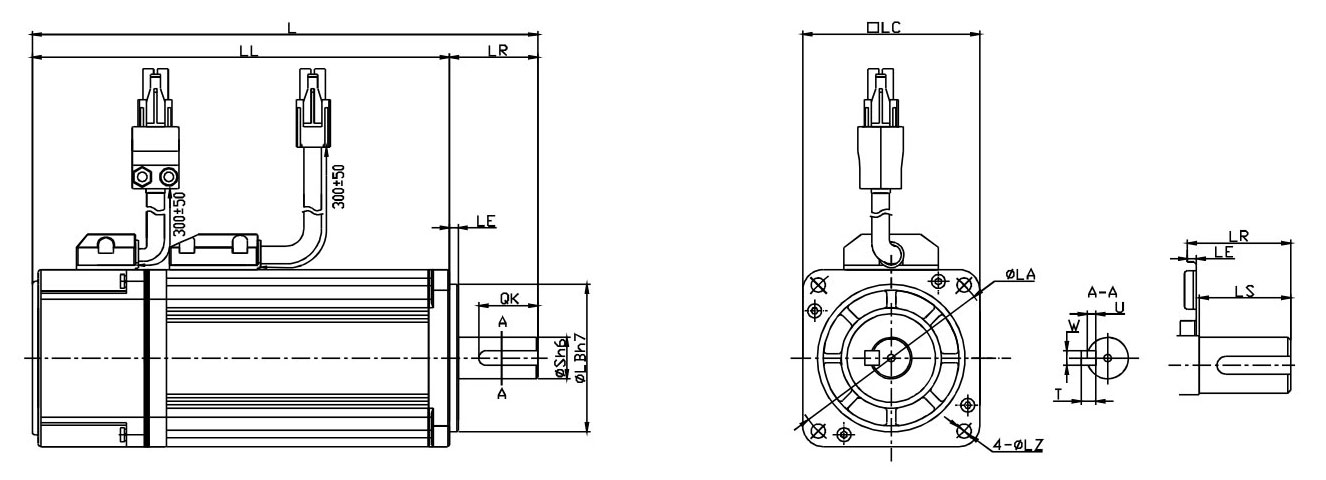

伺服电机型号 | L | LL | 法兰 | S | LS | 螺纹孔X深度 | 键 | LR | LE | LC | LA | LB | LZ | QK | W | T | U | 80EMA-016A | 164(207) | 129(172) | 35 | 3 | 80 | 90 | 70 | 6.4 | 19 | 31 | M6×15 | 25 | 6 | 6 | 3.5 | 80EMA-024A | 179(222) | 144(187) | 35 | 3 | 80 | 90 | 70 | 6 | 19 | 31 | M6×15 | 25 | 6 | 6 | 3.5 | 80EMA-032A | 199(242) | 164(207) | 35 | 3 | 80 | 90 | 70 | 6 | 19 | 31 | M6×15 | 25 | 6 | 6 | 3.5 | 80EMA-038A | 214(257) | 179(222) | 35 | 3 | 80 | 90 | 70 | 6 | 19 | 31 | M6×15 | 25 | 6 | 6 | 3.5 | 注:()中为带制动器电机的尺寸。
|
