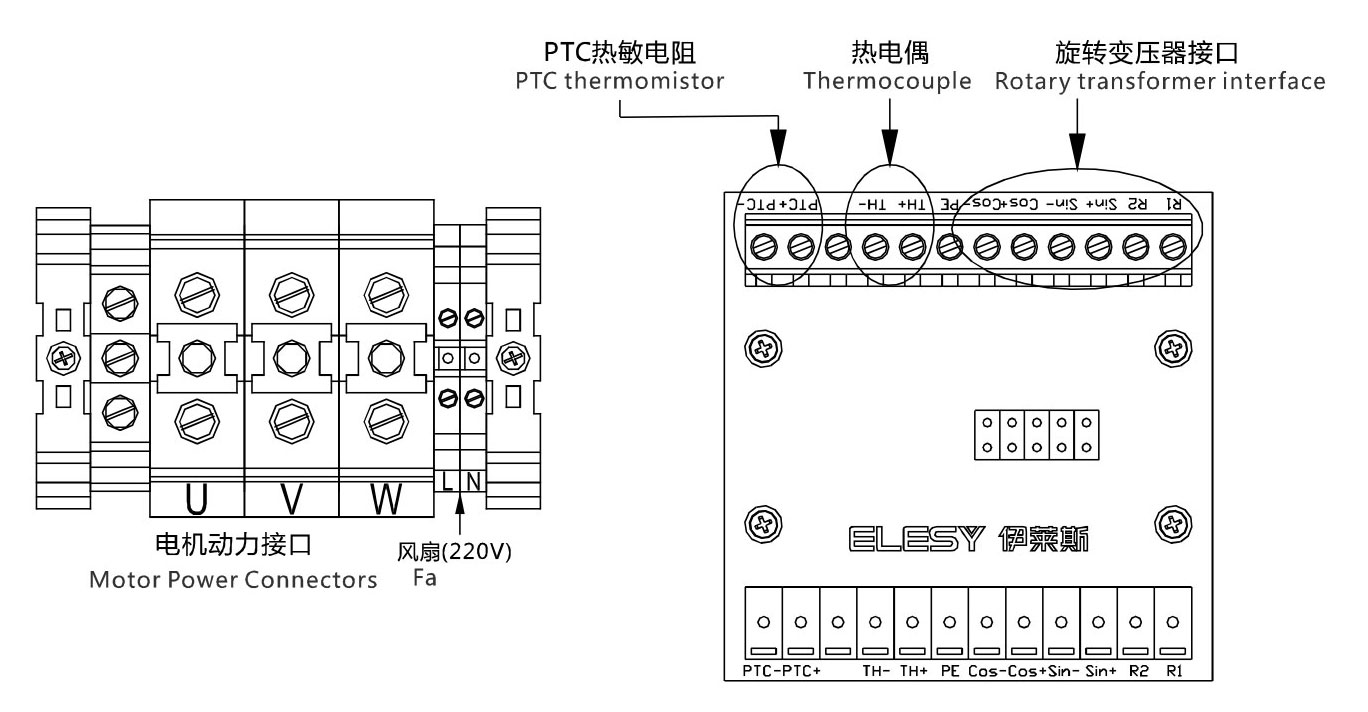

● 电机规格
伺服电机型号servo motor model | 220EMD- | 478D | 700D | 955D | 525C | 716C | 900C | 10EC | 额定电压 | Rated Voltage | V | 380 | 额定输出功率 | Rated Output Power | KW | 7.5 | 11.0 | 15.0 | 11.0 | 15.0 | 18.8 | 22.0 | 额定转矩 | Rated Torque | N.m | 47.8 | 70 | 95.5 | 52.5 | 71.6 | 90 | 105 | 最大转矩 | Maximum Torque | N.m | 143.4 | 175 | 210.1 | 157.5 | 179 | 198 | 231 | 额定电流 | Rated Current | Arms | 16.5 | 22.5 | 36 | 23.5 | 31.5 | 33.0 | 50.0 | 最大电流 | Maximum | Arms | 49.5 | 56.3 | 79.2 | 70.5 | 78.8 | 72.6 | 110.0 | 转矩常数 | Torque Constant | N.m/A | 2.90 | 3.11 | 2.65 | 2.23 | 2.27 | 2.73 | 2.10 | 额定转速 | Rated Speed | r/min | 1500 | 2000 | 最高转速 | Maximum Speed | r/min | 2000 | 2500 | 转动惯量 | Moment of Inertia | ×10-3 kg.㎡ | 18.0(18.7) | 22.8(23.5) | 28.8(29.5) | 18.0(18.7) | 24.1(24.8) | 26.8(27.5] | 30.1(30.8) | 重量-不带制动器 | Weight-without Brake | kg | 43.8 | 53.4 | 63.4 | 43.8 | 54.7 | 59.8 | 66 | 重量-带制动器 | Weight-with Brake | kg | 53.8 | 63.4 | 73.4 | 53.8 | 64.7 | 69.8 | 76 | 轴向最大荷重 | Maxinum Axial Load | N | 1122 | 径向最大荷重 | Maxinum Radial Load | N | 2780 | 制动器额定电压 | Brake Rated Voltage | V | DC24V | 制动器额定功率 | Brake Rated Power | W | 50 | 制动器保持转矩 | Brake Holding Torque | N.m | 100 | 编码器 | Encoder | 标准 Standard | 旋转变压器 Rotary Transformer | 选项 Opitions | 绝对值式编码器131072P/R,省线式编码器2500P/R Absolute Encoder 131072P/R, Wire-saving Encoder 2500P/R | 绝缘等级 | Insulation Class | | F | 环境温度 | Ambient Temperature | | 0~+40℃(不结冰) 0 to+40℃(NO Freezing) | 环境湿度 | Ambient Humidity | | 20~80%RH (不结露)20to80%RH(Non-condensing) | 防护等级 | Protection Grade | | Ip54(除输出轴伸)IP54 (Except output shaft extension) |
注:括号内的数值表示带制动器电机的值(Note ) The Values in parentheses are for servo motors with brake.
● 转矩特性


伺服电机型号
| L | LL | LH | 法兰 | S | LS | 螺纹孔x深度
| 键 | LR | LE | LC | LA | LB | LZ | QL | QK | W | T | U | 220EMD-478D | 465(555) | 383(473) | 190 | 82 | 4 | 220 | 235 | 200 | 14 | 42 | 76 | M12x25 | 3 | 65 | 12 | 8 | 5 | 220EMD-525C | 465(555) | 383(473) | 190 | 82 | 4 | 220 | 235 | 200 | 13.5 | 42 | 76 | M12x25 | 3 | 65 | 12 | 8 | 5 | 220EMD-700D | 520(610) | 438(528) | 190 | 82 | 4 | 220 | 235 | 200 | 14 | 42 | 76 | M12x25 | 3 | 65 | 12 | 8 | 5 | 220EMD-716C | 520(610) | 438(528) | 190 | 82 | 4 | 220 | 235 | 200 | 14 | 42 | 76 | M12x25 | 3 | 65 | 12 | 8 | 5 | 220EMD-955D | 565(655) | 483(573) | 190 | 82 | 4 | 220 | 235 | 200 | 14 | 42 | 76 | M12x25 | 3 | 65 | 12 | 8 | 5 | 220EMD-10EC | 565(655) | 483(573) | 190 | 82 | 4 | 220 | 235 | 200 | 14 | 42 | 76 | M12x25 | 3 | 65 | 12 | 8 | 5 | 注:()中为带制动器电机的尺寸。
|
