● 电机规格
伺服电机型号Sever Motor Model | 260EMD- | 14KD | 16KD | 31KD | 14KF | 16KF | 20KF | 23EF | 28KF | 额定电压 Rated Voltage | V | | 380 | 额定输出功率Rated Output Power | kW | 22.0 | 25.1 | 48.7 | 24.9 | 28.5 | 35.6 | 41.8 | 49.8 | 额定转矩 Rated Torque | N.m | 140 | 160 | 310 | 140 | 160 | 200 | 235 | 280 | 最大转矩 Maximum torque | N.m | 280 | 320 | 620 | 280 | 320 | 400 | 470 | 560 | 额定电流 Rated Current | Arms | 43.5 | 51.9 | 100.0 | 48.9 | 59.3 | 70.3 | 78.0 | 98.5 | 最大电流 Maximum Current | Arms | 87.0 | 103.8 | 200.0 | 97.8 | 118.6 | 140.6 | 156.0 | 197.0 | 转矩常数 Torque Constant | N.m/A | 3.22 | 3.08 | 3.10 | 2.86 | 2.70 | 2.84 | 3.01 | 2.84 | 额定转速 Rated Speed | r/min | 1500 | 最高转速 Maximum Speed | r/min | 2000 | 转动惯量 Moment of inertia | ×10-3 kg.㎡ | 28.5 | 30.2 | 36.0 | 42.8 | 50.3 | 54.3 | 61.2 | 65.2 | 重量 Weight | kg | 105 | 109 | 120 | 133 | 148 | 155 | 169 | 176 | 轴向最大荷重Maxinum radial load | N | 1454 | 径向最大荷重Maxinum radial load | N | 4700 | 编码器 Encoder | 标准 Standard | 旋转变压器 Rotary Tran sforme r | 选项 Opitions | 绝对值式编码器131072P/R,省线式编码器2500P/R Absolute Encoder 131072P/R, Wire-saving Encoder 2500P/R | 绝缘等级 Insulation Class | F | 环境温度 Ambient temperature | 0~+40℃(不结冰)0 to+40℃(NO Freezing) | 环境湿度 Ambient Humidity | 20~80%RH (不结露)20to80%RH(Non-condensing) | 防护等级 Enclosure | IP54 (除输出轴伸)IP54 (except for shaft opening) |
\ 伺服电机型号Sever Motor Model | 260EMD- | 35KF | 38KF | 51KF | 14KC | 16KC | 20KC | 23EC | 31KC | 额定电压 Rated Voltage | V | 380 | 额定输出功率Rated Output Power | kW | 62.3 | 67.6 | 90.8 | 29.3 | 33.5 | 41.9 | 49.2 | 64.9 | 额定转矩 Rated Torque | N.m | 350 | 380 | 510 | 140 | 160 | 200 | 235 | 310 | 最大转矩 Maximum torque | N.m | 700 | 760 | 1020 | 280 | 320 | 400 | 470 | 620 | 额定电流 Rated Current | Arms | 130.7 | 132.4 | 193.2 | 56.0 | 69.2 | 84.4 | 98.3 | 133.4 | 最大电流 Maximum Current | Arms | 261.4 | 264.8 | 386.4 | 112.0 | 138.4 | 168.8 | 196.6 | 266.8 | 转矩常数 Torque Constant | N.m/A | 2.68 | 2.87 | 2.64 | 2.50 | 2.31 | 2.37 | 2.39 | 2.32 | 额定转速 Rated Speed | r/min | 1700 | 2000 | 最高转速 Maximum Speed | r/min | 2200 | 2500 | 转动惯置 Moment of inertia | ×10-3 kg.㎡ | 61.2 | 65.2 | 86.9 | 28.5 | 30.2 | 36.0 | 42.8 | 54.3 | 重量 Weight | kg | 169 | 176 | 218 | 105 | 109 | 120 | 133 | 155 | 轴向最大荷重Maxinum radial load | N | 1454 | 径向最大荷重Maxinum radial load | N | 4700 | 编码器 Encoder | 标准 Standard | 旋转变压器 Rotary Transformer | 选项Opitions | 绝对值式编码器131072P/R,省线式编码器2500P/R Absolute Encoder 131072P/R, Wire-saving Encoder 2500P/R | 绝缘等级 Insulation Class | F | 环境温度 Ambient temperature | 0~+40℃(不结冰)0 to+40℃(NO Freezing) | 环境湿度 Ambient Humidity | 20~80%RH (不结露)20to80%RH(Non-condensing) | 防护等级 Enclosure | IP54 (除输出轴伸)IP54 (except for shaft opening) |

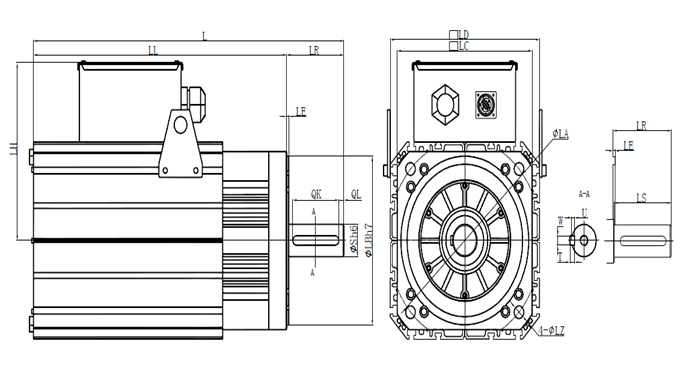

伺服电机型号 | L | LL | LH | LD | 法兰 | S | LS | 螺纹孔x深度 | 键 | Sever Motor Model | LR | LE | LC | LA | LB | LZ | TapxDepth | QL | QK | W | T | U | 260EMD-14KD/F/C | 590 | 478 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 | 260EMD-16KD/F/C | 600 | 488 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 | 260EMD-20KD/F/C | 631 | 519 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 | 260EMD-23ED/F/C | 671 | 559 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 | 260EMD-28KD/F/C | 712 | 600 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 | 260EMD-31KD/F/C | 733 | 621 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 | 260EMD-35KD/F/C | 773 | 661 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 | 260EMD-38KD/F/C | 794 | 682 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 | 260EMD-51KD/F/C | 916 | 804 | 264 | 292 | 112 | 4 | 264 | 300 | 250 | 19 | 48 | 110 | M16x32 | 10 | 90 | 14 | 9 | 5.5 |
注:()中为带制动器电机的尺寸。
|
